PT1000 4- 와이어 RTD의 공급 업체로서, 나는 종종 이러한 센서를 온도 컨트롤러에 연결하는 방법에 대한 문의를받습니다. 이 블로그 게시물에서는 프로세스에 대한 포괄적 인 안내서를 제공하여 올바르게 연결할 수 있도록합니다.

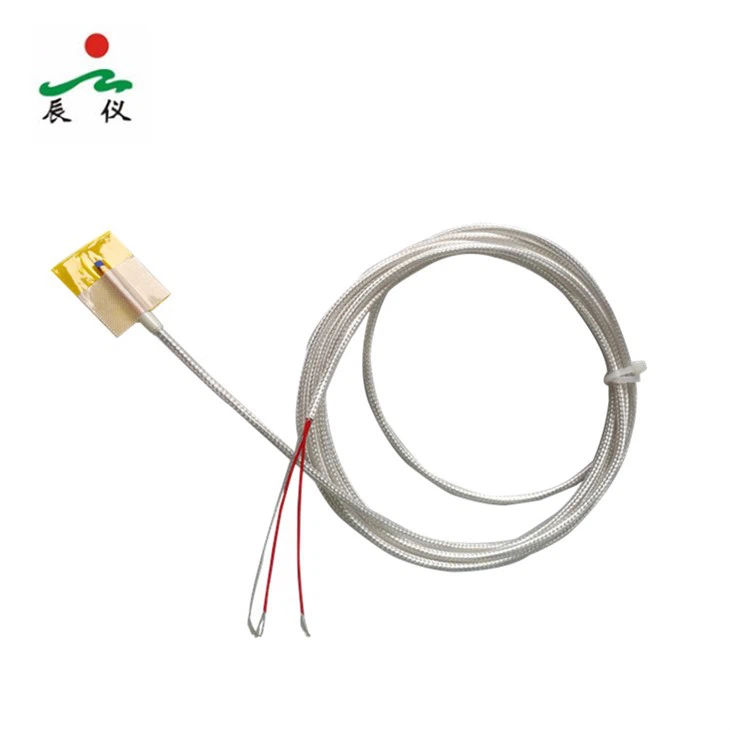

PT1000 4 -Wire Rtd 이해
연결 프로세스에 뛰어 들기 전에 PT1000 4 -Wire RTD가 무엇인지 이해하는 것이 중요합니다. 저항 온도 감지기 (RTD)는 RTD 요소의 저항을 온도와 상관시켜 온도를 측정하는 데 사용되는 센서입니다. PT1000은 0 ° C의 저항이 1000ohms 인 특정 유형의 RTD이며 매우 안정적이고 예측 가능한 저항 - 온도 관계를 갖는 백금으로 만들어집니다.
4- 와이어 구성은 온도 측정에 대한 리드 와이어 저항의 영향을 제거하도록 설계되었습니다. 4- 와이어 RTD에서, 2 개의 와이어는 RTD 요소를 통해 일정한 전류를 전달하는데 사용되며, 다른 두 와이어는 요소의 전압을 측정하는 데 사용됩니다. 이런 식으로, 리드 와이어의 저항은 전압 측정에 영향을 미치지 않으므로보다 정확한 온도 판독 값이 발생합니다.
필요한 도구 및 재료
PT1000 4- 온도 컨트롤러에 와이어 RTD를 연결하려면 다음 도구와 재료가 필요합니다. -PT1000 4- 와이어 RTD 센서. 당신은 우리를 탐구 할 수 있습니다PT100 표면 Rtd더 많은 옵션. - 호환 온도 컨트롤러. 온도 컨트롤러가 4- 와이어 RTD 입력을 지원하는지 확인하십시오. - 연결에 적합한 케이블. 케이블은 신호 간섭을 최소화하기 위해 양질의 품질이어야합니다. - 와이어 스트리퍼, 드라이버 및 크림 핑 도구와 같은 기본 수공구.
단계 - 단계 연결 프로세스
1 단계 : 온도 컨트롤러를 준비하십시오
먼저, 전기 위험을 피하기 위해 온도 컨트롤러에 전력을 공급하십시오. RTD가 연결될 온도 컨트롤러의 터미널 블록을 엽니 다. 4- 와이어 RTD 입력의 터미널을 식별하려면 컨트롤러 매뉴얼을 참조하십시오. 일반적으로 터미널은 "i +", "i-", "v +"및 "v-"와 같이 명확하게 표시됩니다.
2 단계 : PT1000 4의 전선 식별 -Wire RTD
PT1000 4- 와이어 RTD의 4 개의 와이어는 일반적으로 색상으로 코딩됩니다. 그러나 색상 - 코딩은 제조업체에 따라 다를 수 있습니다. 일반적으로 두 개의 와이어는 현재 소스 (일반적으로 빨간색과 검은 색)이고 다른 두 와이어는 전압 측정 (일반적으로 흰색과 녹색)입니다. 또한 멀티 미터를 사용하여 와이어의 연속성과 저항을 확인할 수도 있습니다.
3 단계 : 현재 소스 와이어를 연결하십시오
현재 소스에 지정된 두 와이어를 사용하여 온도 컨트롤러의 "i +"및 "I-"단자에 연결하십시오. 각 와이어의 끝에서 약 5-10mm의 단열재를 벗겨냅니다. 터미널이 나사 - 유형 인 경우 스트리핑 된 와이어를 터미널에 삽입하고 나사를 단단히 조여 전기 연결이 우수합니다. 터미널이 스프링 인 경우로드 된 경우 와이어를 제자리에 클릭 할 때까지 적절한 슬롯에 삽입하십시오.
4 단계 : 전압 측정 와이어를 연결하십시오
다음으로 전압 측정을 위해 두 와이어를 온도 컨트롤러의 "V +"및 "V-"단자에 연결하십시오. 현재 소스 와이어와 동일한 절차를 따르고 단열재를 올바르게 제거하고 연결을 보호하십시오.
5 단계 : 연결을 점검하십시오
모든 와이어를 연결 한 후 두 번 - 연결을 점검하여 전선이 느슨하거나 잘못된 연결이 없는지 확인하십시오. 짧은 회로를 피하기 위해 와이어가 서로 닿지 않도록하십시오. 또한 멀티 미터를 사용하여 RTD가 올바르게 작동하는지 확인하기 위해 적절한 단자 사이의 저항을 측정 할 수 있습니다.
6 단계 : 온도 컨트롤러를 구성합니다
물리적 연결이 완료되면 온도 컨트롤러의 전원을 켜십시오. PT1000 4 -Wire Rtd의 설정을 구성하려면 컨트롤러 설명서를 참조하십시오. 센서 유형을 "PT1000"으로 설정하고 4- 와이어 구성을 선택해야 할 수도 있습니다. 특정 응용 프로그램에 따라 온도 범위, 경보 한계 및 기타 매개 변수를 설정해야 할 수도 있습니다.
문제 해결
연결 또는 작업 중에 문제가 발생하면 몇 가지 일반적인 문제와 솔루션이 있습니다.
온도 읽기가 없습니다
- 온도 컨트롤러의 전원 공급 장치가 올바르게 작동하는지 확인하십시오.
- RTD와 온도 컨트롤러 간의 연결이 정확하고 안전한 지 확인하십시오.
- RTD가 손상되었는지 확인하십시오. 멀티 미터를 사용하여 RTD의 저항을 측정 할 수 있습니다. 저항이 예상 범위를 벗어난 경우 RTD에 결함이있을 수 있습니다.
부정확 한 온도 판독
- PT1000 4 -Wire RTD에 대해 온도 컨트롤러가 올바르게 구성되어 있는지 확인하십시오.
- 인근 전기 장비의 간섭을 확인하십시오. 차폐 케이블을 사용하거나 센서 및 컨트롤러를 재배치해야 할 수도 있습니다.
- 측정에 영향을 줄 수있는 온도 그라디언트 및 전자기장과 같은 환경 적 요인을 고려하십시오.
다른 RTD 옵션
PT1000 4- 와이어 RTD 외에도 다른 유형의 RTD 센서도 제공합니다. 예를 들어, 우리RTD PT200 프로브다른 저항 값이 필요한 응용 분야에 적합합니다. 우리도 가지고 있습니다6 와이어 PT100 RTD경우에 따라 더 정확한 온도 측정을 제공합니다.
결론
PT1000 4- 온도 컨트롤러에 와이어 RTD를 연결하는 것은 위에서 설명한 단계를 따르는 경우 비교적 간단한 프로세스입니다. 4- 와이어 구성의 원리를 이해하고 올바른 도구와 기술을 사용하여 신뢰할 수 있고 정확한 온도 측정을 보장 할 수 있습니다.
PT1000 4- 와이어 RTD에 대해 궁금한 점이 있거나 연결 프로세스에 대한 추가 지원이 필요한 경우, 조달 및 협상을 위해 저희에게 연락하십시오. 우리는 고품질 제품과 우수한 고객 서비스를 제공하기 위해 최선을 다하고 있습니다.
참조
- 오메가 엔지니어링의 "온도 측정 핸드북"
- PT1000의 제조업체 매뉴얼 4- 와이어 RTD 및 온도 컨트롤러
