그 중 백금 열저항의 측정 정확도는 매우 높습니다. 산업용 온도 측정에 널리 사용될 뿐만 아니라 표준 기준 기기로도 만들어집니다. 온도 센서 열 저항은 중온 및 저온 영역에서 일반적으로 사용되는 일종의 온도 감지기입니다. 주요 특징은 높은 측정 정확도와 안정적인 성능입니다.
1. 온도센서 열저항 온도 측정의 원리와 재료
온도 센서 열 저항기는 대부분 순수한 금속 재료로 만들어집니다. 현재 백금과 구리가 널리 사용됩니다. 또한 디안, 니켈, 망간 및 로듐과 같은 재료를 사용하여 온도 센서 열 저항기를 제조했습니다.
온도 센서 열저항 온도 측정은 온도 측정을 위한 온도가 증가함에 따라 금속 도체의 저항값이 증가하는 특성을 기반으로 합니다.
2. 온도센서의 열저항 구조
능숙한 온도 센서 열 저항 온도 센서 열 저항의 응용 원리
따라서 온도 센서 열 저항 본체의 리드선과 같은 다양한 전선의 저항 변화는 온도 측정에 영향을 미칩니다.
온도센서 열저항의 온도 측정 원리로부터 측정된 온도의 변화는 온도센서 열저항의 저항값의 변화에 의해 직접 측정됨을 알 수 있다.
3. 장갑 온도 센서의 열 저항
온도 센서 열 저항 온도 측정 시스템은 일반적으로 온도 센서 열 저항, 연결 와이어(보상 와이어라고도 함) 및 디스플레이 기기로 구성됩니다.
일반 온도 센서 열 저항과 비교하여 다음과 같은 장점이 있습니다. ①작은 크기, 내부 에어 갭 없음, 열 관성, 작은 측정 지연; ②좋은 기계적 성능, 내진동성, 내충격성; ③ 구부릴 수 있고 설치가 쉽습니다. ④ 긴 수명을 사용하십시오.

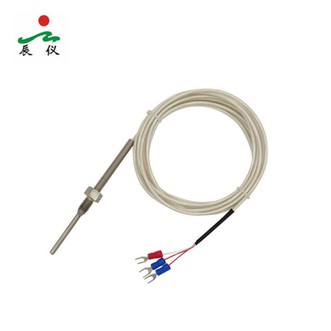

장갑형 온도 센서의 열 저항은 온도 감지 요소(저항기), 리드선, 절연 재료 및 스테인리스 스틸 슬리브로 구성된 견고한 본체입니다. 그것의 외경은 일반적으로 φ2~φ8mm이고 더 작은 것은 φ0.25mm에 도달할 수 있습니다.
백금 저항 Pt100 -200~600℃ Class A: ±(0.15+0.002∣t∣) ±0.06
B급: ±(0.30+0.005∣t∣) ±0.12
구리 저항 Cu50 -50~150℃ ±(0.30+0.006∣t∣) ±0.12
Cu100 ±0.10
4. 단면 온도 센서의 열 저항
일반 축방향 온도 센서의 열저항과 비교하여 측정된 단면의 실제 온도를 보다 정확하고 빠르게 반영할 수 있으며 베어링 부시 및 기타 부품의 단면 온도 측정에 적합합니다.
단면 온도 센서의 열 저항 온도 감지 소자는 특수 가공된 저항선 재료로 감겨 있으며 온도계의 단면에 밀착되어 있습니다.
5. 방폭 온도 센서 열 저항
방폭 온도 센서 열 저항은 폭발 위험이 있는 Bla~B3c 영역의 온도 측정에 사용할 수 있습니다.
방폭형 온도센서 열저항은 특수구조의 정션박스를 통해 스파크나 아크의 영향으로 쉘 내부의 폭발성 혼합가스의 폭발을 정션박스로 가두어 생산현장에서 과도한 폭발을 일으키지 않습니다. 온도 센서 열 저항 온도 측정 시스템의 구성을 위해서는 온도 센서 열 저항과 디지털 디스플레이의 눈금 숫자가 일치해야 한다는 점에 유의해야 합니다.
