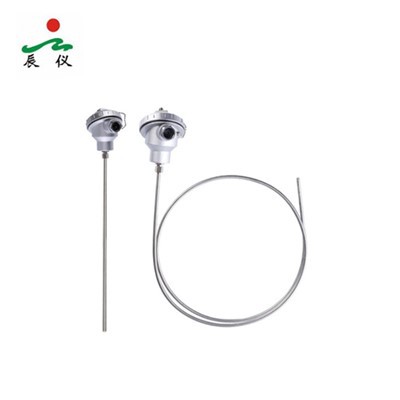

KJ형 열전대 센서

KJ Type Thermocouple은 산업용 온도 테스트에 사용되는 일반적인 온도 센서입니다. 직접 온도를 측정하고 온도 신호를 열전 기전력 신호로 변환하여 전기 기기(2차 기기)에서 측정된 매체의 온도로 변환합니다.

문의 보내기채팅하기

설명

제품 소개

열전대는 온도 센서와 신호 변환기로 구성되며, 신호 변환기는 온도 센서의 정션 박스에 설치되며, 온도 센서는 저항 또는 온도 영향으로 인한 잠재적 효과를 생성하여 변환을 통해 차동 전압 신호를 생성합니다. 증폭기 증폭을 통한 신호는 전압 및 전류 변환을 통해 범위에 해당하는 4-20mA 전류 신호를 출력합니다.

특징:

쉬운 조립 및 교체가 편리합니다.

충격 방지 성능이 우수한 스프링 열 요소;

넓은 측정 범위(섭씨 0~1600도);

높은 기계적 강도와 우수한 내압 성능

제품 매개변수

마크: KNEJTSRB

유형: 심플렉스 또는 듀플렉스

온도 범위: 0 ~ 1300℃

프로브 크기: 도면에 따라 칩, 블록, 삽, 나사, 링으로 설계할 수 있습니다.

프로브 재질: SS304/316

프로세스 연결: 고정 나사 또는 이동 나사(요구 사항에 따라)

리드선: 맞춤형 길이(PTFE/PVC/유리섬유 외피)

터미널: 잭 또는 커넥터

도체 재료	표시	정확성
		클래스 I		클래스 II
		정확성	온도 범위(°C)	정확성	온도 범위(°C)
NiCr-NiSi	K	±1.5°C 또는 ±0.4%\|t\|	-40~1000	±2.5°C 또는 ±0.75%\|t\|	-40~1000
NiCr Si-NiSi	N		-40~1100		-40~1100
NiCr-콘스탄탄	E		-40~800		-40~700
페콘스탄탄	J		-40~750		-40~500
쿠콘스탄탄	T	±0.5°C 또는 ±0.4%\|t\|	-40~350	±1°C 또는 ±0.75%\|t\|	-40~300

PtRh10-Pt	S	±1°C 또는 ±[1+(t-1100) ×0.003]	0~1600	±1.5°C 또는 ±0.25%\|t\|	0~1400
PtRh13-Pt	R		0~1600
PtRh30-PtRh6	B	——	——		600~1700
